다중필터를 통과시킨 실시간 지진파형자료를 STA/LTA를 이용한 detection 알고리즘연구

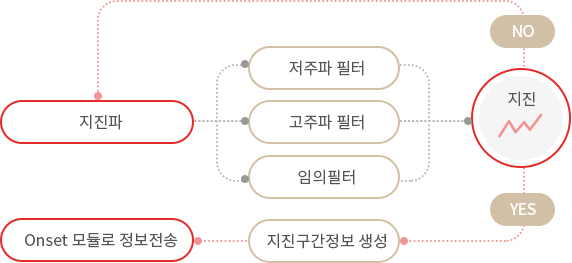

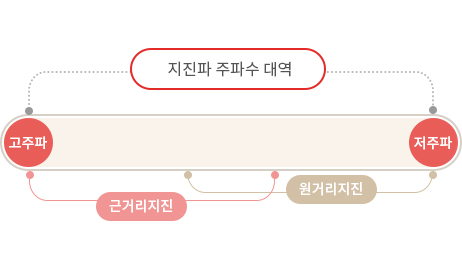

지진파의 특성을 고려하여 저주파 및 고주파, 임의대역 필터를 독립적으로 적용하여 감지 성능을 향상시킬 수 있도록 실시간 병렬처리 기술을 적용 Detection 감도의 향상으로 노이즈가 심한 Station의 지진파는 분석과정에서 제외 함으로써 데이터의 처리량을 줄일 수 있도록 각 Station을 설정 감지 대상 Station중 설정값( 4~6) 개 이상에서 에너지 증폭구간이 감지될 경우 지진감지 구간정보(P파,S파 도달시간, Threshhold 등)를 생성 필터링 후 보다 명확한 관측을 위해 파형의 Noise를 제거

정확한 Arrival Picking 연구

목적

감지된 지진구간의 Wave-Form Data에서 P파(Primary Wave) 및 S파(Secondary Wave)를 결정하고 각 Station에서 진앙지까지의 거리 산출

원리

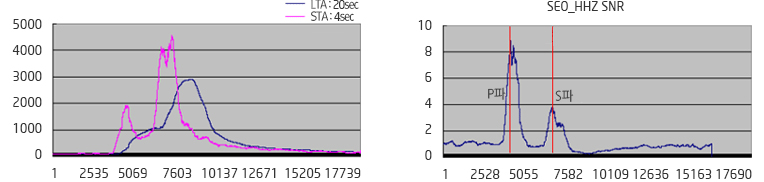

에너지의 증폭구간을 감지하기 위하여 LTA : STA를 Wave-Form 에서 구하고 그에 따른 임계값에 따라 감지

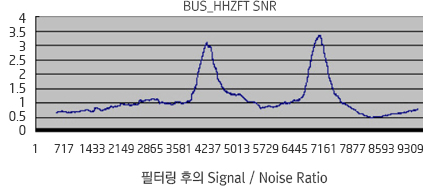

양질의 명확한 Signal / Noise Rate 을 얻기위하여 Band Pass Filter 및 Noise 제거 알고리즘을 적용

Noise Elimination

목적

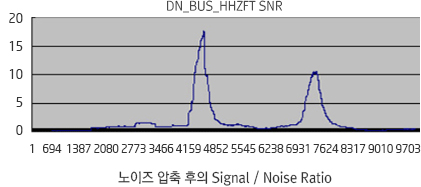

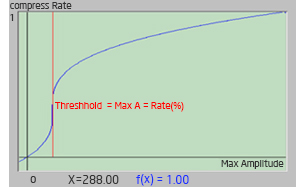

필터가 적용된 비교적 양호한 지진파의 진폭의 크기에 따라 임계 값을 기준으로 압축율을 달리함으로써 진폭이 큰 구간은 미미한 압축을 임계값 (Threshhold)이하의 구간에서는 큰 압축율을 가함으로써 파형의 에너지 집중구간을 보다 명확히 하여 S/N 비를 증대함으로써 Phase Picking 의 정확도를 높임

적용결과

에너지의 증폭구간을 감지하기 위하여 LTA : STA를 Wave-Form 에서 구하고 그에 따른 임계값에 따라 감지

양질의 명확한 Signal / Noise Rate 을 얻기 위하여 Band Pass Filter 및 Noise 제거 알고리즘을 적용
